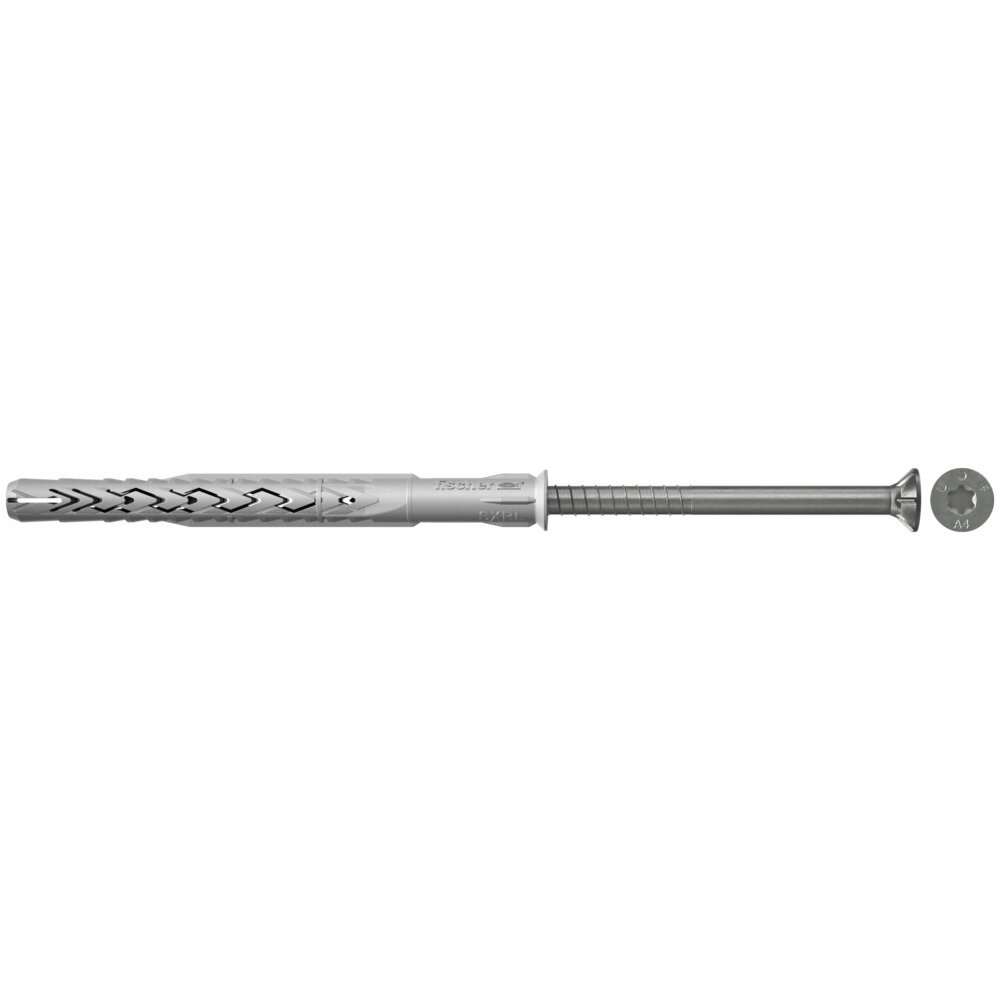

SXRL 8X80 T A4 Στήριγμα πλαισίων

[tab name='Περιγραφή προϊόντος']

Το στήριγμα πλαισίων fischer SXRL με τρία βάθη αγκύρωσης είναι πιστοποιημένο για πολλαπλές στερεώσεις μη φερόντων συστημάτων σε σκυρόδεμα, τούβλο και πορομπετόν με βίδα με φρεζάτο κεφάλι. Το SXRL 10 είναι πιστοποιημένο για στερεώσεις σε σκυρόδεμα και το SXRL 14 για στερεώσεις προσόψεων σε απόσταση με φορτία διάτμησης. Σε διάτρητο τούβλο, οι δύο ζώνες εκτόνωσης του βύσματος παρέχουν ομοιόμορφη κατανομή φορτίων. Σε πορομπετόν και συμπαγή δομικά υλικά, σχηματίζουν ένα μακρύ στοιχείο εκτόνωσης εξασφαλίζοντας έτσι αντοχή σε μεγάλα φορτία. Η ευρεία γκάμα προϊόντων με διαμέτρους 8, 10 και 14 χιλιοστών και μήκη έως 360 χιλιοστά παρέχει λύσεις σε πληθώρα εφαρμογών. Το στήριγμα πλαισίων SXRL με βίδα με φρεζάτο κεφάλι συνίσταται για στερεώσεις ξύλινων κατασκευών.

Κορυφαία χαρακτηριστικά

• Πιστοποίηση ETA (ευρωπαϊκή τεχνική έγκριση) με εξαιρετικές τιμές φορτίου. Ασφαλείς πολλαπλές στερεώσεις σε μη φέροντα στοιχεία σε σκυρόδεμα και τούβλο.
• Το μακρύ στοιχείο εκτόνωσης με τρία βάθη αγκύρωσης κάνει το SXRL ευέλικτο.
• Ομοιόμορφη εφαρμογή φορτίων στο δομικό υλικό χάρη στον ειδικό σχεδιασμό. Δεν καταστρέφονται τα τοιχώματα σε περίπτωση λεπτότοιχων δομικών υλικών.
• Εύκολη τοποθέτηση: ειδικά πτερύγια αποτρέπουν την περιστροφή κατά το βίδωμα.

🎬 Δες το βίντεο εφαρμογής

[tab name='Πλεονεκτήματα']

• Το SXRL είναι πολύ ευέλικτο στήριγμα πλαισίων λόγω των πολλαπλών βαθών αγκύρωσης 50, 70 και 90 χιλιοστών για τα SXRL8 και SXRL10 και 70 και 90 χιλιοστών για το SXRL14.
• Ο έξυπνος σχεδιασμός του βύσματος προσφέρει ομοιόμορφη κατανομή των δυνάμεων συγκράτησης στην τρύπα.
• Η πιστοποίηση του για στερεώσεις ενός σημείου σε ρηγματωμένο σκυρόδεμα καθιστά το SXRL κατάλληλο για στερεώσεις τεντών και κάγκελων όπως τα μεταλλικά αγκύρια.
• Όταν τοποθετείται στο μεγαλύτερο βάθος αγκύρωσης, τα μακριά πτερύγια εμποδίζουν την περιστροφή του κατά το βίδωμα.
• Το SXRL 14 είναι πιστοποιημένο και για εφαρμογές με φορτία διάτμησης και μπορεί να χρησιμοποιηθεί για κατασκευές προσόψεων σε απόσταση χωρίς προβόλους.
• Το SXRL με διαθέσιμα μήκη μέχρι 290 χιλιοστά παρέχει τη σωστή λύση στερέωσης για κάθε εφαρμογή.

[tab name='Λειτουργία']

• Το SXRL είναι κατάλληλο για περαστή τοποθέτηση.
• Στα διάτρητα τούβλα εξασφαλίζεται η μεταφορά των φορτίων σε δύο ζώνες εκτόνωσης προστατεύει το δομικό υλικό. Τα πορώδη μέρη δεν συνθλίβονται από τη δεύτερη ζώνη εκτόνωσης και επομένως χρησιμεύουν για τη μεταφορά φορτίων.
• Στο πορομπετόν και στα συμπαγή δομικά υλικά, οι δύο ζώνες εκτόνωσης συνδυάζονται για να σχηματίσουν ένα μακρύ στοιχείο εκτόνωσης, παρέχοντας έτσι ομοιόμορφη κατανομή του φορτίου στο δομικό υλικό.
• Βίδες με φρεζάτο κεφάλι συνίστανται για στερέωση ξύλινων κατασκευών και με εξάγωνο κεφάλι με ενσωματωμένη ροδέλα για στερέωση μεταλλικών κατασκευών.

[tab name='Εφαρμογές και υλικά']

Εφαρμογές

• Μεταλλικά και ξύλινα πλαίσια για προσόψεις, ψευδοροφές και στέγες
• Πλαίσια όψεων με διατμητικά φορτία (π.χ. τοποθετημένα σε απόσταση από τον τοίχο χωρίς προεξοχές)
• Παράθυρα
• Πόρτες
• Ντουλάπες
• Κρεμαστά ντουλάπια κουζίνας
• Ξύλινα δοκάρια
• Δοκάρια
• Τηλεοράσεις
• Επένδυση τοίχων
• Μεταλλικές προεξοχές
• Μεταλλικά πλαίσια στήριξης
• Αγωγοί καλωδίων

Δομικά υλικά

• για κάθετα διάτρητα τούβλα
• Κοίλα τούβλα από ελαφρύ σκυρόδεμα
• Ελαφρά διάτρητα τούβλα
• Πλάκες μόνωσης
• Πορώδες σκυρόδεμα
• Στερεό τούβλο
• Στερεά τούβλα από ασβεστόλιθο
• Σκυρόδεμα ≧ C12/15
• Φυσική πέτρα με πυκνή δομή
• Στερεά γυψοσανίδα

[tab name='Τεχνικά χαρακτηριστικά']

[tab name='Έγγραφα και πιστοποιήσεις']

Πιστοποιήσεις

Τεχνικά έντυπα

🔗 Πλήρη τεχνικά στοιχεία και δεδομένα CAD στο fischer.gr
