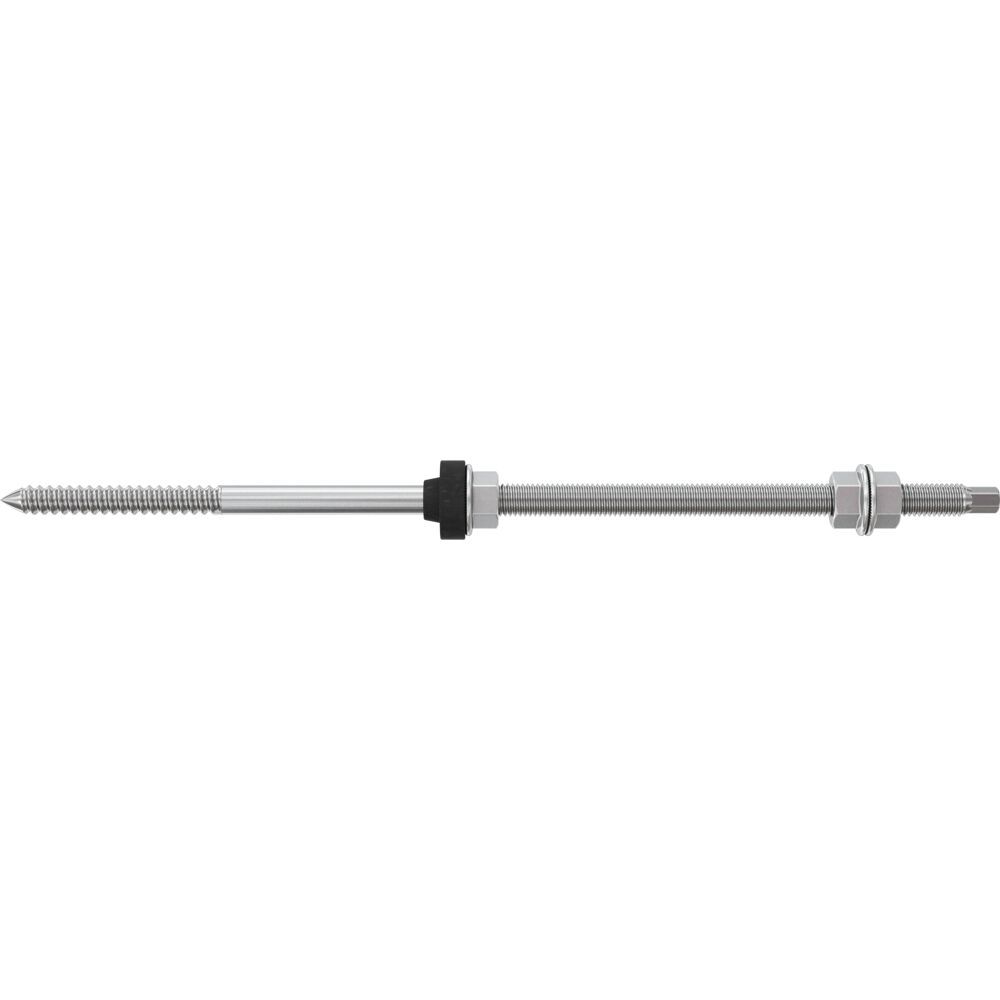

STSR 10x300 A2 Ντιζοστρίφωνο + λάστιχο EPDM

[tab name='Περιγραφή προϊόντος']

Ανοξείδωτο A2 ντιζοστρίφωνο STSR διπλού σπειρώματος για στερέωση φωτοβολταϊκών σε βιομηχανικές στέγες ή κεραμοσκεπές με ξύλινη φέρουσα κατασκευή. Είναι κατάλληλο επίσης για τοποθέτηση σε σκυρόδεμα με χημικό βύσμα ή σε τούβλο με χημικό βύσμα και δικτυωτό χιτώνιο αγκύρωσης FIS HK. Με ενσωματωμένο λάστιχο EPDM για στεγάνωση και 3 φλαντζωτά περικόχλια. Απαιτείται προδιάτρηση.

Κορυφαία χαρακτηριστικά

• Συνολικό μήκος 300 mm
• Κάτω σπείρωμα για ξύλο, ø9 mm
• Άνω σπείρωμα μετρικό M10
• Ενσωματωμένα λάστιχα EPDM
• Κατασκευασμένο από ανοξείδωτο χάλυβα Α2

[tab name='Πλεονεκτήματα']

• Η βίδα διπλού σπειρώματος STSR παραδίδεται προσυναρμολογημένη με παρέμβυσμα EPDM, παξιμάδι σύσφιξης και ζεύγος παξιμαδιών για τη σύνδεση με τα στηρίγματα MW ή SSP.
• Γρήγορη εγκατάσταση, επειδή η στέγη δεν πρέπει να αφαιρεθεί κατά τη διάρκεια της εγκατάστασης.
• Λόγω του παρεμβύσματος EPDM, η στεγανότητα της στέγης διατηρείται.

[tab name='Λειτουργία']

• Προσδιορίστε το μήκος της βίδας διπλού σπειρώματος STSR ανάλογα με το πάχος του φέροντος οργανισμού.
• Καθορίστε την κεντρική απόσταση των βιδών διπλού σπειρώματος STSR ανάλογα με τα φορτία χιονιού και ανέμου στην περιοχή εγκατάστασης του συστήματος και την κλίση της στέγης.
• Προσδιορίστε τη θέση των βιδών διπλού σπειρώματος STSR ανάλογα με τον φέροντα οργανισμό και τη διάταξη της εγκατάστασης.
• Διατρήστε το στήριγμα ανάλογα με τη διάμετρο της βίδας και τον τύπο του στηρίγματος.
• Στερεώστε τη βίδα διπλού σπειρώματος STSR στην κατασκευή τοποθετώντας το ελαστικό EPDM σε επαφή με την οροφή.
• Σφίξτε το παξιμάδι MU στο παρέμβυσμα για να διατηρηθεί η στεγανότητα.
• Στερεώστε την πλάκα σύνδεσης SSP ή MW, ρυθμίζοντας το ύψος της με τα παξιμάδια MU F.
• Σφραγίστε προσεκτικά το σημείο εξόδου της βίδας από την οροφή με ασφαλτικό στεγανωτικό υλικό.

[tab name='Εφαρμογές και υλικά']

Εφαρμογές

• SolarFish H33
• SolarFish H44

• Με χημικό αγκύριο FIS V σε δοκούς και πλάκες από σκυρόδεμα
• Με χημικό ενέσιμο κονίαμα FIS V και ενέσιμο αγκυρόλουτρο FIS HK σε οροφές από τούβλα και σκυρόδεμα.
• Απευθείας σε ξύλινες δοκούς μετά τη διάνοιξη της πιλοτικής οπής

Δομικά υλικά

• Δοκοί και πλάκες από σκυρόδεμα
• Οροφές από τούβλα και σκυρόδεμα
• Ξύλινα δοκάρια

[tab name='Τεχνικά χαρακτηριστικά']

[tab name='Έγγραφα και πιστοποιήσεις']

Τεχνικά έντυπα

🔗 Πλήρη τεχνικά στοιχεία και δεδομένα CAD στο fischer.gr
