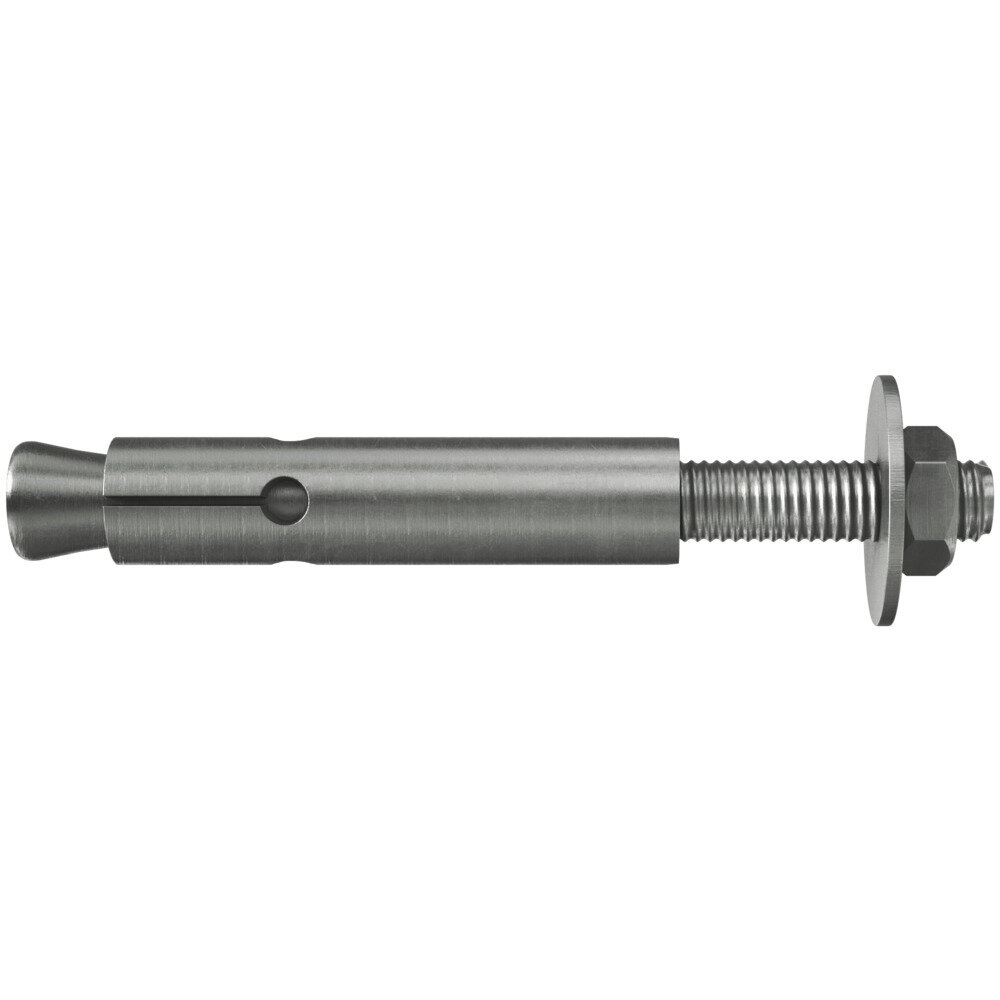

FZA 22x100 M16/60 R ZYKON αγκύριο υποσκαφής
Κωδικός προϊόντος: 60782
796,99€
5-7 εργάσιμες
Συσκευασία: 10 τμχ.
Τιμή τεμαχίου: 68,320 €
Το σύστημα από ανοξείδωτο χάλυβα για βέλτιστη ασφάλεια σε ρηγματωμένο σκυρόδεμα
Σε απόθεμα
1
Αποθηκεύστε αυτό το προϊόν για αργότερα
FZA 22x100 M16/60 R ZYKON αγκύριο υποσκαφής
EAN-Code: 4006209607824
Οικογένεια υλικών: fischer
[tab name='Περιγραφή προϊόντος']
Το αγκύριο υποσκαφής ZYKON FZA κατασκευάζεται από γαλβανισμένο ή ανοξείδωτο χάλυβα και από χάλυβα υψηλής διαβρωτικής αντίστασης.Είναι ιδανικό για στερέωση σε προσόψεις, μεταλλικές και Η/Μ εγκαταστάσεις σε ρηγματωμένο σκυρόδεμα σε εσωτερικό και εξωτερικό χώρο. Η fischer προσφέρει το FZA ως αγκύριο για περαστή τοποθέτηση αλλά και προτοποθέτηση καθώς και με εσωτερικό σπείρωμα. Το ειδικό τρυπάνι FZUB χρησιμοποιείται για τη δημιουργία της τρύπας υποσκαφής. Το αγκύριο προτοποθετείται στην τρύπα. Το περίβλημα οδηγείται πάνω από τον κώνο με το εργαλείο τοποθέτησης FZE Plus και εκτονώνει στην τρύπα υποσκαφής. Έτσι έχουμε κορυφαία ασφάλεια ακόμη και για μεγάλα πλάτη ρωγμών. Η Ευρωπαϊκή τεχνική έγκριση (ETA) για ρηγματωμένο σκυρόδεμα καθώς και για σεισμικά φορτία και πυραντίσταση R 120 εγγυώνται ακόμη μεγαλύτερη ασφάλεια.
Κορυφαία χαρακτηριστικά
- Μέγιστη ασφάλεια λόγω βέλτιστης σύνδεσης
- Μικρές αξονικές αποστάσεις και από ακμή λόγω εκτόνωσης χωρίς τάση
- Γρήγορη τοποθέτηση, χωρίς αλλαγή εργαλείων, εξοικονομώντας χρόνο και κόστος.
- Γρήγορη τοποθέτηση εξοικονομεί ενέργεια
- Πιστοποιητικό ETA για ρηγματωμένο σκυρόδεμα και πυραντίσταση R 120.
[tab name='Πλεονεκτήματα']
- Μέγιστη ασφάλεια σε έντονα ρηγματωμενο σκυρόδεμα.
- Δυνατότητα μικρών αποστάσεωνμεταξύ των αγκυρίων και από ακμή σκυροδέματος λόγω μικρής εκτόνωσης.
- Γρήγορη και εύκολή τοποθέτηση με χρήση του ειδικού τρυπανιού FZUB.
- Ιδανικό και πιστοποιημένο για απαιτητικές εφαρμογές, όπως στήριξη ηλεκτρομηχανολογικών εγκαταστάσεων σε σήραγγες και μεταλλικές κατασκευές βαρέως τύπου.
[tab name='Λειτουργία']
- Το FZA είναι κατάλληλο για προτοποθέτηση.
- Η τρύπα υποσκαφής δημιουργείται με χρήση του ειδικού τρυπανιού FZUB.
- Μόλις τοποθετηθεί το αγκύριο στην οπή, το περίβλημα εκτονώνεται πάνω από τον κώνο με τη χρήση του εργαλείου ρύθμισης FZE Plus και η τρύπα υποσκαφής γεμίζει.
[tab name='Εφαρμογές και υλικά']
Εφαρμογές
- Χαλύβδινες κατασκευές
- Προστατευτικά κιγκλιδώματα
- Κονσόλες
- Σκάλες
- Συρματόπλεγμα
- Μηχανήματα
- Σκάλες
- Πύλες
- Προσόψεις
Δομικά υλικά
Κατάλληλα για:- Σκυρόδεμα C20/25 to C50/60, ρηγματωμένο και μη.
- Σκυρόδεμα ποιότητας C12/15
- Φυσική πέτρα με πυκνή δομή.
[tab name='Τεχνικά χαρακτηριστικά']
| Απαιτούμενο εργαλείο τοποθέτησης FZE plus | FZE 22 plus |
| Απαιτούμενο τρυπάνι FZUB | 22 x 100 |
| Βάθος αγκύρωσης | 100 |
| Διάμετρος τρύπας | 22 |
| Εγκατάσταση μέσω ώθησης | Όχι |
| Κλειδί | 24 |
| Μέγ. πάχος στοιχείου που στερεώνεται | 60 |
| Μέγεθος σπειρώματος (mm) | 16 |
| Μέγεθος σπειρώματος (αγγλικό) | other |
| Μήκος αγκυρίου | 184 |
| Προ-τοποθετημένη εγκατάσταση | Ναι |
| Ροδέλα (εξωτ. διάμετρος x πάχος) | 30 x 3 |
| Σεισμική πιστοποιήση | C1 / C2 |
| Σπείρωμα | M16 |
| Τοποθέτηση αποστάτη | Όχι |
| Υλικό | R ανοξείδ. |
| Υλικό χιτωνίου | R ανοξείδ. |
| Ωφέλιμο μήκος | 60 |
| Συσκευασία πώλησης | πακέτο 10 τμχ. |
| Barcode (GTIN) | 4006209607824 |
[tab name='Έγγραφα και πιστοποιήσεις']
Πιστοποιήσεις
|
ETA Certification Document
PDF, 4,0 MB ETA-98/0004
|
European Technical Assessment for fischer-Zykon-Anchor FZA, FZA-D, FZA-I, FZA ST - Mechanical fasteners for use in concrete | Δημιουργήθηκε στις
16/06/2021 |
⬇ |
|
DOP - Declaration of Performance
PDF, 3,9 MB DoP No. 0208
|
Declaration of Performance for fischer Zykon-Anchor FZA, FZA-D, FZA-I, FZA ST (Mechanical anchor for use in concrete) | Δημιουργήθηκε στις
30/06/2021 |
⬇ |
|
DIBt, National German Certification
PDF, 867 kB Z-21.1-2008
|
General construction technique permit - fischer ZYKON underuct anchors FZA and FZA-I for fastenings in nuclear power plants and other nuclear facilities | Ισχύει από 15/04/2025
έως 15/04/2030 |
⬇ |
|
Factory Mutual
PDF, 747 kB 3023222
|
FM Approval - Certificate of Compliance | ⬇ | |
|
Swiss shock certifcate
PDF, 91 kB BZS D 06-605
|
Approval for fischer ZYKON undercut anchor FZA, FZA-D, FZA-I / M6 - M16 | Ισχύει από 12/07/2016
έως 31/12/2026 |
⬇ |
Τεχνικά έντυπα
|
Installation Instructions
PDF, 877 kB
|
Installation Instructions fischer Zykon-Anchor | ⬇ | |
|
Load Table
PDF, 58 kB
|
ZYKON undercut anchor FZA - Permissible loads of a single anchor in normal concrete of strength class C20/25. | ⬇ |
