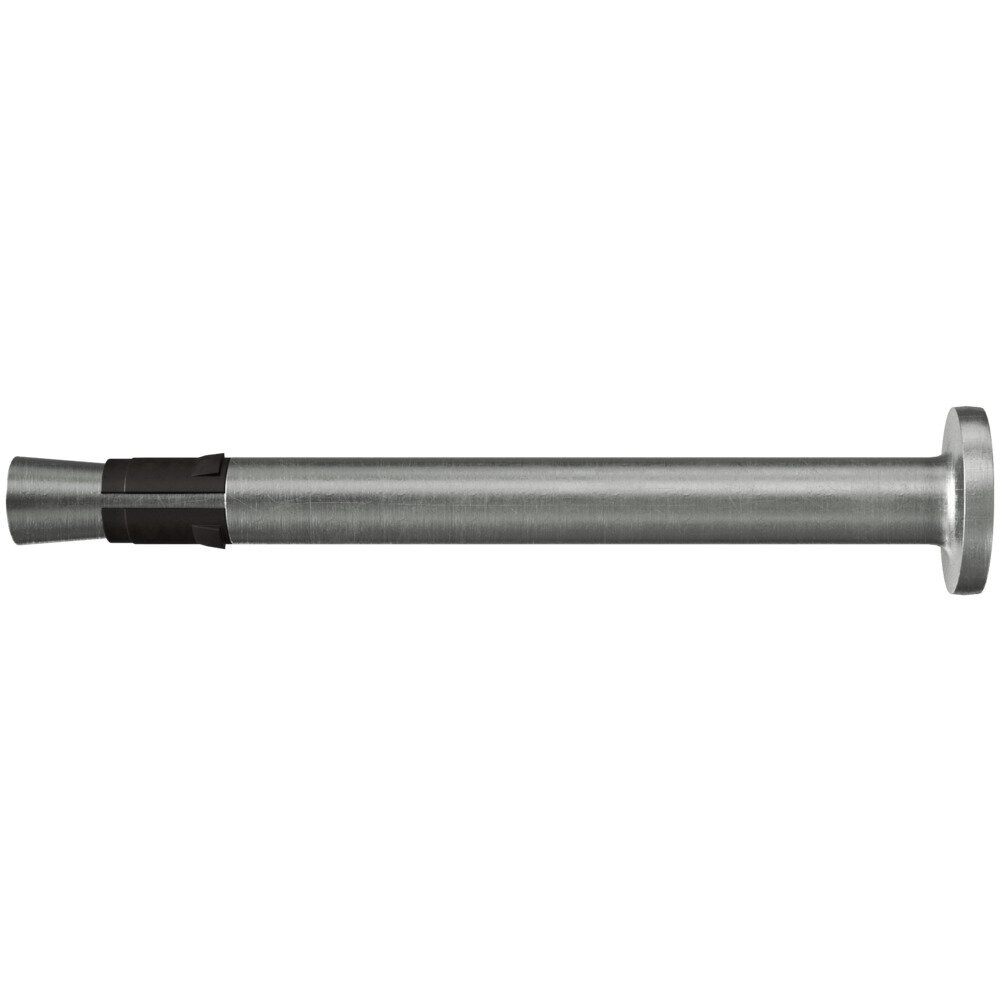

FNA II 6x30/5 Καρφωτό αγκύριο με πλακέ κεφάλι A4
Κωδικός προϊόντος: 44122
188,39€
5-7 εργάσιμες
Συσκευασία: 100 τμχ.
Τιμή τεμαχίου: 1,693 €
Το καρφωτό αγκύριο με εύκολη τοποθέτηση για πολλαπλές αγκυρώσεις από ανοξείδωτο χάλυβα
Σε απόθεμα
1
Αποθηκεύστε αυτό το προϊόν για αργότερα
FNA II 6x30/5 Καρφωτό αγκύριο με πλακέ κεφάλι A4
EAN-Code: 4006209441220
Οικογένεια υλικών: fischer
[tab name='Περιγραφή προϊόντος']
Ο σύνδεσμος fischer FNA II με καρφωτή κεφαλή είναι κατασκευασμένος από ανοξείδωτο χάλυβα. Ο FNA II τοποθετείται με λίγα χτυπήματα σφυριού, εξοικονομώντας χρόνο στην εγκατάσταση. Όταν ασκείται πίεση, ο FNA II διαστέλλεται αυτόματα. Ο κώνος τραβιέται στο κλιπ διαστολής και το σφίγγει στην οπή. Ο σύνδεσμος fischer FNA II με καρφωτή κεφαλή είναι κατάλληλος κυρίως για τη στερέωση σιδηροτροχιών και υποκατασκευών από ξύλο ή μέταλλο σε εξωτερικούς χώρους.
Κορυφαία χαρακτηριστικά
- Καρφωτή τοποθέτηση για εξοικονόμηση χρόνου.
- Χωρίς κρούσεις από τον οπλισμό χάρη στο μικρό βάθος αγκύρωσης. Αυτό εξοικονομεί χρόνο και κόστος κατά την τοποθέτηση.
- Ο σύνδεσμος διαστολής εξασφαλίζει σταθερή συγκράτηση.
- Έγκριση ETA για πολλαπλές στερεώσεις.
- Από ανοξείδωτο χάλυβα για στερεώσεις σε εξωτερικούς χώρους.
[tab name='Πλεονεκτήματα']
- Η απλή χρήση επιτρέπει την γρήγορη και οικονομική τοποθέτηση καρφωτά.
- Το μικρό βάθος αγκύρωσης αποτρέπει την διάτρηση οπλισμού ώστε να γίνει η τοποθέτηση χωρίς προβλήματα.
- Το βελτιστοποιημένο δαχτυλίδι εξασφαλίζει κατά την τοποθέτηση στην τρύπα και αποτρέπει την έξοδό του κατά τη διάρκεια εγκαταστάσεων ανάποδα.
- Η σχεδιασμός και η διατομή εγγυάται μεγάλη ικανότητα φόρτισης, προσφέροντας έτσι εξαιρετικά υψηλό επίπεδο ασφάλειας.
- Η διαφορετική επιλογή σχημάτων κεφαλής επιτρέπει τη στερέωση σε πλήθος εφαρμογών και την ιδανική προσαρμογή στην προβλεπόμενη χρήση.
[tab name='Λειτουργία']
- Το FNA II με πλακέ κεφάλι είναι κατάλληλο για περαστή τοποθέτηση.
- Τα αγκύρια FNA II εκτονώνονται αυτόματα υπό φορτίο. Ο κώνος έλκεται στο δαχτυλίδι εκτόνωσης και πιέζει τα τοιχώματα της τρύπας.
- Διαθέσιμα εργαλεία τοποθέτησης:
FNA S-SBO για προσαρμογή στο τρυπάνι,
FNA S-SDS για πολλαπλές τοποθετήσεις με μηχανικό εργαλείο,
FNA S-για τοποθέτηση με το χέρι.
[tab name='Εφαρμογές και υλικά']
Εφαρμογές
- Πλάκες πυροπροστασίας
- Πίνακες πυροπροστασίας
- Συστήματα εξαερισμού
- Συστήματα ανάρτησης με σύρμα και νήματα
- Ράγες στήριξης
- Μεταλλικοί σφιγκτήρες
- Κατασκευές από ξύλο και μέταλλο
Δομικά υλικά
Εγκρίθηκε για:- Σκυρόδεμα C12/15 έως C50/60, ρηγματωμένο, για πολλαπλές στερεώσεις μη δομικών εφαρμογών
- Στερεά ασβεστολιθικά τούβλα
- Φυσική πέτρα με πυκνή δομή
- Πλάκες σκυροδέματος με κοίλο πυρήνα
[tab name='Τεχνικά χαρακτηριστικά']
| Zώνη έλξης φορτίου (κατά προσέγγιση) | 1.2 |
| Διάμετρος κεφαλιού | 13 |
| Διάμετρος τρύπας | 6 |
| Ελάχ. βάθος τρύπας | 45 |
| Ελάχ. βάθος τρύπας για περαστή τοποθέτηση | 45 |
| Κατάλληλο για σκυρόδεμα | Ναι |
| Κατάλληλο για φυσική πέτρα | Ναι |
| Μέγ. πάχος στοιχείου που στερεώνεται | 5 |
| Μήκος αγκυρίου | 42.5 |
| Πυροπροστασία | Ναι |
| Υλικό | R ανοξείδ. |
| Υλικό χιτωνίου | R ανοξείδ. |
| Συσκευασία πώλησης | πακέτο 100 τμχ. |
| Barcode (GTIN) | 4006209441220 |
[tab name='Έγγραφα και πιστοποιήσεις']
Πιστοποιήσεις
|
ETA Certification Document
PDF, 1,5 MB ETA-06/0175
|
European Technical Assessment for fischer Nail anchor FNA II - Load controlled expansion anchor for multiple use for non-structural applications in concrete | Δημιουργήθηκε στις
02/03/2021 |
⬇ |
|
DOP - Declaration of Performance
PDF, 1,4 MB DoP No. 0235
|
Declaration of Performance for fischer Nail anchor FNA II (Mechanical fastener for use in concrete) | Δημιουργήθηκε στις
16/03/2021 |
⬇ |
|
Test report (fire protection)
PDF, 702 kB GS 6.1/21-076-1
|
Assessment of the load-bearing behaviour of fischer nail anchors FNA II R and FNA II HCR under tension load and one-sided fire loading according to the ZTV-ING-curve | Δημιουργήθηκε στις
05/10/2021 |
⬇ |
Τεχνικά έντυπα
|
Load Table
PDF, 46 kB
|
Nail anchor FNA II - Permissible loads for a single anchor for multiple use of redundant non-structural applications in normal concrete C20/25 up to C50/60. | ⬇ |
