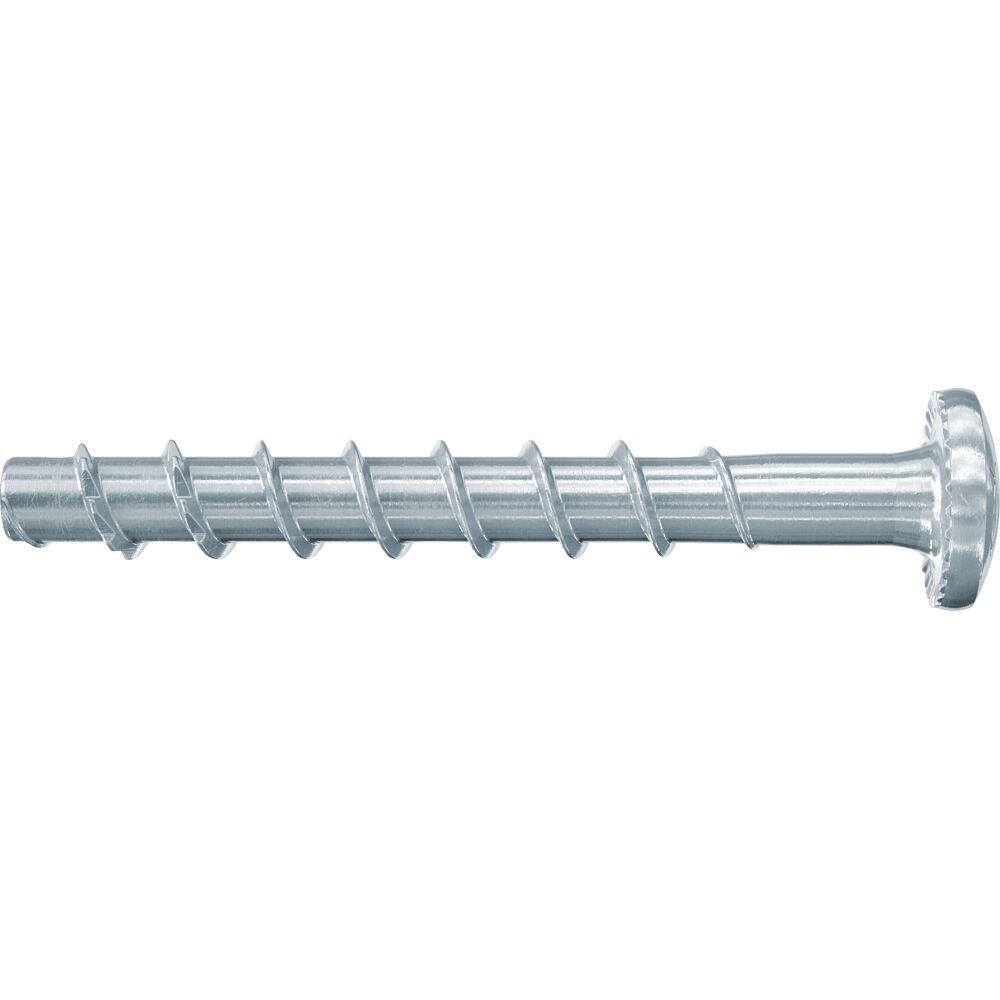

FBS II 6X30/5 P ZP Μπετόβιδα
Κωδικός προϊόντος: 546377
55,50€
5-7 εργάσιμες
Συσκευασία: 100 τμχ.
Τιμή τεμαχίου: 0,529 €
Σε απόθεμα
1
Αποθηκεύστε αυτό το προϊόν για αργότερα
FBS II 6X30/5 P ZP Μπετόβιδα
EAN-Code: 4048962329353
Οικογένεια υλικών: fischer
[tab name='Περιγραφή προϊόντος']
Η μπετόβιδα fischer UltraCut FBS II 6 P / LP κατασκευάζεται από ηλεκτρογαλβανισμένο χάλυβα και έχει πλακέ κεφάλι. Είναι ιδανική για στερεώσεις σωληνώσεων, αεραγωγών και ηλεκτρομηχανολογικών εγκαταστάσεων. Όταν η μπετόβιδα βιδώνεται στην τρύπα με παλμικό μπουλονόκλειδο, η οδοντωτή κοχλίωσή της σχίζει βαθιά το σκυρόδεμα, εξασφαλίζοντας έτσι ισχυρή ικανότητα φόρτισης. Το μικρό βάθος εισαγωγής εξοικονομεί χρόνο στην περίπτωση πολλαπλών αγκυρώσεων. Η Ευρωπαϊκή τεχνική έγκριση (ETA) για ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα καθώς και η πιστοποίηση για σεισμικά φορτία και πυραντίσταση R 120 εγγυώνται ακόμη μεγαλύτερη ασφάλεια.
Κορυφαία χαρακτηριστικά
- Ο πρώτος κοχλίας σκυροδέματος με διάμετρο 6 και μεταβλητό βάθος έμπηξης επιτρέπει υψηλή ευελιξία και ακριβή προσαρμογή στα φορτία.
- Η επιλογή αξιολόγησης ETA 1 περιλαμβάνει τη χρήση σε ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα για υψηλότερες απαιτήσεις ασφαλείας.
- Η πρώτη βίδα σκυροδέματος διαμέτρου 6 mm με αξιολόγηση ETA για την κατηγορία σεισμικής απόδοσης C1 για πρόσθετα πρότυπα ασφαλείας.
- Οι βίδες σκυροδέματος FBS II 6-10 της fischer προσφέρουν την καινοτόμο δυνατότητα για την εφαρμογή σε τοιχοποιία σύμφωνα με την ETA. Αυτό εξασφαλίζει υψηλή ασφάλεια όχι μόνο στο σκυρόδεμα αλλά και σε πολλές άλλες εφαρμογές σε άλλα υποστρώματα.
[tab name='Πλεονεκτήματα']
- Η πρώτη μπετόβιδα με διάμετρο 6 χιλ. και μεταβλητό βάθος αγκύρωσης επιτρέπει υψηλή ευελιξία και ακριβή προσαρμογή στα απαιτούμενα φορτία.
- Με πιστοποίηση ETA Κεφάλαιο 1 για χρήση σε ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα για τις υψηλότερες απαιτήσεις ασφάλειας.
- Η πρώτη μπετόβιδα διαμέτρου 6 χιλ. με πιστοποίηση ETA για σεισμική κατηγορία C1.
- Η UltraCut FBS II 6 έχει πιστοποιηθεί για εφαρμογές πολλαπών αγκυρώσεων που δεν φέρουν φορτία βαρέως τύπου και επομένως είναι ιδανική για στερεώσεις σωληνώσεων, σχαρών καλωδίων και ηλεκτρομηχανολογικών.
- Οι τρύπες δεχρειάζεται να καθαρίζονται κατά την κατακόρυφη τοποθέτηση (οροφή και δάπεδο). Για τοποθέτηση σε δάπεδο, η τρύπα πρέπει να τρυπηθεί βαθύτερα κατά 3x τηδιάμετρο.
- Με διάφορα κεφάλια για μεγάλη ευελιξία και τέλεια προσαρμογή στην εκάστοτε εφαρμογή.
- Με κεφάλι ψωμάκι για οπτικά αισθητικό αποτέλεσμα.
- Η πιστοποίηση επιτρέπει ξεβίδωμα έως δυο φορές για να αλφαδιαστεί το στοιχείο που στερεώνεται.
- Η μπετόβιδα UltraCut FBS II 6 μπορεί να εφαρμοστεί σε συμπαγές τούβλο.
[tab name='Λειτουργία']
- H UltraCut FBS II 6 συνιστάται για προτοποθέτηση αλλά και περαστή τοποθέτηση.
- Συνιστάται η χρήση παλμικού μπουλονόκλειδου με κατάλληλο καρυδάκι ή/και μύτη βιδώματος αστέρι (torx).
- Οι τρύπες δεχρειάζεται να καθαρίζονται κατά την κατακόρυφη τοποθέτηση (οροφή και δάπεδο). Για τοποθέτηση σε δάπεδο, η τρύπα πρέπει να τρυπηθεί βαθύτερα κατά 3x τηδιάμετρο.
- Η μπετόβιδα τοποθετήθηκε σωστά όταν το κεφάλι εφάπτεται στο στοχείο που στερεώνεται και δε μπορεί να βιδωθεί βαθύτερα (οπτικός έλεγχος).
[tab name='Εφαρμογές και υλικά']
Εφαρμογές
- Διαδρομές σωλήνων
- Στηρίγματα σωλήνων
- Αναρτημένα προφίλ
- Προενταταμένο κοίλο σκυρόδεμα
- Σχάρες καλωδίων
- Αγωγοί εξαερισμού
- Διάτρητα τσέρκια
Δομικά υλικά
ΠΠιστοποιημένη για:- Ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα C20/25 έως C50/60,
- Προενταταμένο κοίλο σκυρόδεμα C30/37 έως C50/60 για πολλαπλή χρήση σε μη φέρουσες εφαρμογές
- Σκυρόδεμα C12/15
- Τούβλο με πυκνή δομή
- Συμπαγή δομικά υλικά
[tab name='Τεχνικά χαρακτηριστικά']
| Αντοχή στη φωτιά | R120 |
| Βάθος βιδώματος | 25 |
| Βάθος βιδώματος Πολλαπλή στερέωση ETA | 25 |
| Διάμετρος βίδας | 6 |
| Διάμετρος κεφαλιού | 14.4 |
| Διάμετρος τρύπας | 6 |
| Ελάχ. βάθος τρύπας για περαστή τοποθέτηση | 40 |
| Εξωτερική διάμετρος | 7.8 |
| Εξωτερική διάμετρος βίδας x μήκος | 7,5 x 30 |
| Κεφάλι | Pan Head |
| Μέγεθος (TX) | 30 |
| Μήκος | 30 |
| Μήκος βίδας | 30 |
| Μύτη / Κλειδί | TX30 |
| Ύψος κεφαλής | 3.7 |
| Συσκευασία πώλησης | πακέτο 100 τμχ. |
| Barcode (GTIN) | 4048962329353 |
[tab name='Έγγραφα και πιστοποιήσεις']
Πιστοποιήσεις
|
ETA Certification Document
PDF, 4,1 MB ETA-15/0352
|
European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Mechanical fasteners for use in concrete | Δημιουργήθηκε στις
05/10/2020 |
⬇ |
|
ETA Certification Document
PDF, 3,7 MB ETA-18/0242
|
European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Fasteners for use in concrete for redundant non-structural systems | Δημιουργήθηκε στις
13/11/2020 |
⬇ |
|
ETA Certification Document
PDF, 4,3 MB ETA-20/0134
|
European Technical Assessment for fischer concrete screw UltraCut FBS II - Screw anchor for use in masonry | Δημιουργήθηκε στις
14/07/2022 |
⬇ |
|
DOP - Declaration of Performance
PDF, 4,4 MB DoP No. 0311
|
Declaration of Performance for fischer concrete screw UltraCut FBS II (screw anchor for use in masonry) | Δημιουργήθηκε στις
28/07/2022 |
⬇ |
|
DOP - Declaration of Performance
PDF, 3,7 MB DoP No. 0185
|
Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete) | Δημιουργήθηκε στις
27/11/2020 |
⬇ |
|
DOP - Declaration of Performance
PDF, 5,4 MB DoP No. 0227
|
Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete) | Δημιουργήθηκε στις
19/10/2020 |
⬇ |
Τεχνικά έντυπα
|
Installation Instructions
PDF, 2,8 MB
|
fischer UltraCut FBS II 6 GVZ | ⬇ | |
|
Load Table
PDF, 50 kB
|
Concrete screw UltraCut FBS II 6 - Permissible loads of a single anchor in normal concrete of strength class C20/25. | ⬇ | |
|
Load Table
PDF, 47 kB
|
Concrete screw UltraCut FBS II 6 - Permissible loads for a single anchor for multiple use of redundant non-structural applications in pre-stressed hollow-core concrete slabs of con | ⬇ | |
|
Load Table
PDF, 48 kB
|
Concrete screw UltraCut FBS II 6 - Permissible loads for a single anchor for multiple use of redundant non-structural applications in normal concrete C20/25. | ⬇ | |
|
Load Table
PDF, 80 kB
|
Concrete screw UltraCut FBS II US/SK - Permissible loads for a single anchor in masonry for Push-through installation. | ⬇ | |
|
Marketing Documents
PDF, 25,1 MB
|
UltraCut FBS II. | ⬇ |
