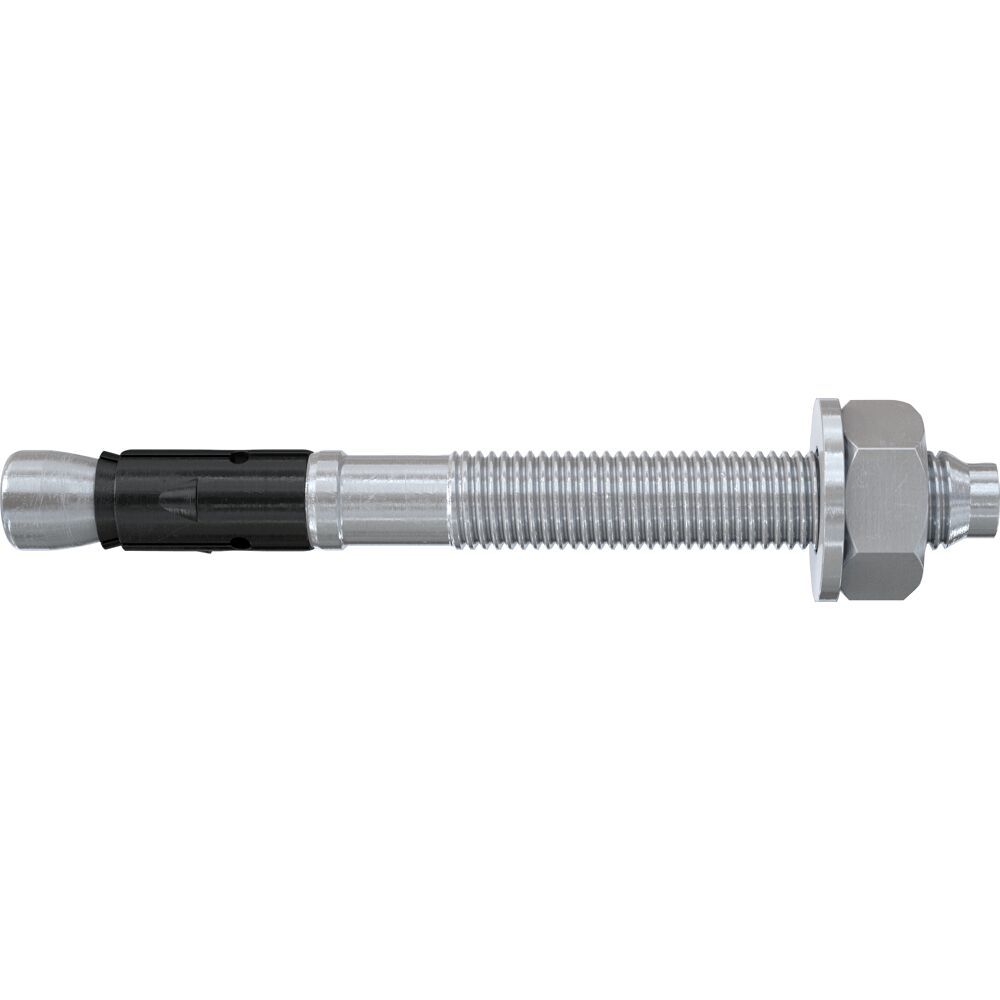

FAZ II Plus 16/200 (16x323) Η/Γ Εκτονούμενο αγκύριο

[tab name='Περιγραφή προϊόντος']

Το εκτονούμενο αγκύριο fischer FAZ II Plus είναι μεταλλικό αγκύριο για τις υψηλότερες απαιτήσεις με μεγάλες αντοχές σε εφελκυσμό και ένα ευρύ φάσμα εφαρμογών στερέωσης μεγάλων φορτίων σε ρηγματωμένο σκυρόδεμα. Το FAZ II Plus είναι ευκολότερο και πιο γρήγορο στην τοποθέτηση γιατί δε χρειάζεται καθάρισμα της τρύπας (M8-M24). Το δοκιμασμένο και πιστοποιημένο δαχτυλίδι εκτόνωσης μεταφέρει με ασφάλεια τα φορτία στο σκυρόδεμα για άμεση εφαρμογή φορτίων και υψηλή φέρουσα ικανότητα ακόμη και σε εφαρμογές με δυναμικά φορτία. Είναι ιδανικό για αγκύρωση κιγκλιδωμάτων, σχαρών καλωδίων, μηχανημάτων και για εφαρμογές με δυναμικά φορτία, όπως ανελκυστήρες, μεταφορικές ταινίες και αντλίες.

Κορυφαία χαρακτηριστικά

• Γρήγορη και εύκολη τοποθέτηση χωρίς ανάγκη καθαρισμού των τρυπών (M8-M24).
• Σημαντική αύξηση της αντοχής σε φορτία εφελκυσμού με τη νέα πιστοποίηση ETA (Ευρωπαϊκή Τεχνική Έγκριση), άρα λιγότερα σημεία στερέωσης και μικρότερες πλάκες έδρασης που εξοικονομούν χρόνο και κόστος.
• Εξωτερική ανεξάρτητη αξιολόγηση επιβεβαιώνει ωφέλιμη διάρκεια ζωής των αγκυρώσεων έως και 120 χρόνια (M10-M16).
• Αντοχή σε υψηλά σεισμικά φορτία για τα αγκύρια με διάμετρο M10-M24 με ή χωρίς τη χρήση της ροδέλας πλήρωσης FFD.
• Τα μεταβλητά βάθη αγκύρωσης επιτρέπουν προσαρμογή στα φορτία με ακρίβεια χιλιοστού.

🎬 Δες το βίντεο εφαρμογής

[tab name='Πλεονεκτήματα']

• Γρήγορη και εύκολη τοποθέτηση χωρίς ανάγκη καθαρισμού των τρυπών (M8-M24).
• Με πιστοποιητικά για διάφορα δομικά υλικά (σκυρόδεμα C12/15-C80/95, ινοπλισμένο σκυρόδεμα, συμπαγές ασβεστοπυριτικό τούβλο) που αυξάνουν τον αριθμό των εφαρμογών.
• Με τη νέα πιστοποίηση ETA (Ευρωπαϊκή Τεχνική Έγκριση), οι αντοχές σε εφελκυσμό αυξάνονται σημαντικά. Έτσι απαιτούνται λιγότερα σημεία στερέωσης και αγκύρια.
• Η νέα πιστοποίηση ETA περιλαμβάνει τη χρήση του FAZ II Plus για δυναμικά φορτία για διαμέτρους M16-M24.
• Η γρήγορη τοποθέτηση του FAZ II Plus παρέχει αποτελεσματικές λύσεις στερέωσης για εφαρμογές με κύκλους χαμηλού δυναμικού φορτίου (M16-24) με σημείο στερέωσης άμεσα φορτιζόμενο.
• Η πιστοποίηση ETA, μαζί με άλλες αναφορές δοκιμών (RWS, ZTV, ETK), εξασφαλίζει υψηλά φορτία σε περίπτωση πυρκαγιάς.
• Εξωτερική ανεξάρτητη αξιολόγηση επιβεβαιώνει ωφέλιμη διάρκεια ζωής των αγκυρώσεων έως και 120 χρόνια. Έτσι, το FAZ II Plus ξεπερνά έναν ολόκληρο αιώνα και είναι απόλυτα κατάλληλο για κατασκευαστικά έργα μεγάλης διάρκειας (M10-M16).
• Το FAZ II Plus απορροφά υψηλά σεισμικά φορτία κατηγορίας C1 και C2 για διαμέτρους M10-M24 με ή χωρίς χρήση του δίσκου πλήρωσης με χημικό βύσμα FFD κατά την τοποθέτηση.
• Τα μεταβλητά βάθη αγκύρωσης επιτρέπουν προσαρμογή στα φορτία με ακρίβεια χιλιοστού.
• Το πρώτο εκτονούμενο αγκύριο M6 με πιστοποίηση ETA επιλογής (option) 1 για ασφαλείς και πιστοποιημένες αγκυρώσεις.

[tab name='Λειτουργία']

• Το FAZ II Plus είναι κατάλληλο για προτοποθέτηση και περαστή τοποθέτηση. Επίσης, είναι ιδανικό για προβαλλόμενη τοποθέτηση εξαιτίας του μακριού του σπειρώματος
• Κατά την εφαρμογή της ροπής σύσφιξης, ο κώνος εκτόνωσης έλκεται στο δαχτυλίδι εκτόνωσης και πιέζει τα τοιχώματα της τρύπας.
• Το αγκύριο είναι τοποθετημένο σύμφωνα με την πιστοποίηση μόλις επιτευχθεί η προκαθορισμένη ροπή τοποθέτησης.
• Στην περίπτωση πολλαπλών τοποθετήσεων συνιστάται η χρήση των εργαλείων τοποθέτησης FABS ή FA-ST II.
• Για δυναμικά φορτία, χρησιμοποιείται πρόσθετη ειδική ροδέλα, που γεμίζεται με χημικό βύσμα (αντοχή σε θλίψη ≥ 50 N/mm² π.χ.: FIS V Plus, FIS EM Plus, FIS HB ή FIS SB) μετά την τοποθέτηση.

[tab name='Εφαρμογές και υλικά']

Εφαρμογές

• Μεταλλικές κατασκευές
• Κάγκελα
• Μηχανήματα
• Σήραγγες
• Ανελκυστήρες
• Ανυψωτικά
• Μεταφορικές ταινίες
• Αντλίες
• Σκάλες
• Σχάρες καλωδίων
• Κλιμακοστάσια
• Προσόψεις
• Ξύλινες κατασκευές

Δομικά υλικά

• Σκυρόδεμα C20/25 έως C50/60, ρηγματωμένο και μη ρηγματωμένο

• Σκυρόδεμα C12/15 (διαθέσιμη ταξινόμηση)
• Σκυρόδεμα C80/95 (διαθέσιμη ταξινόμηση)
• Ινοπλισμένο σκυρόδεμα (διαθέσιμη ταξινόμηση)
• Συμπαγές ασβεστοπυριτικό τούβλο (διαθέσιμη ταξινόμηση)

[tab name='Τεχνικά χαρακτηριστικά']

[tab name='Έγγραφα και πιστοποιήσεις']

Πιστοποιήσεις

Τεχνικά έντυπα

🔗 Πλήρη τεχνικά στοιχεία και δεδομένα CAD στο fischer.gr
