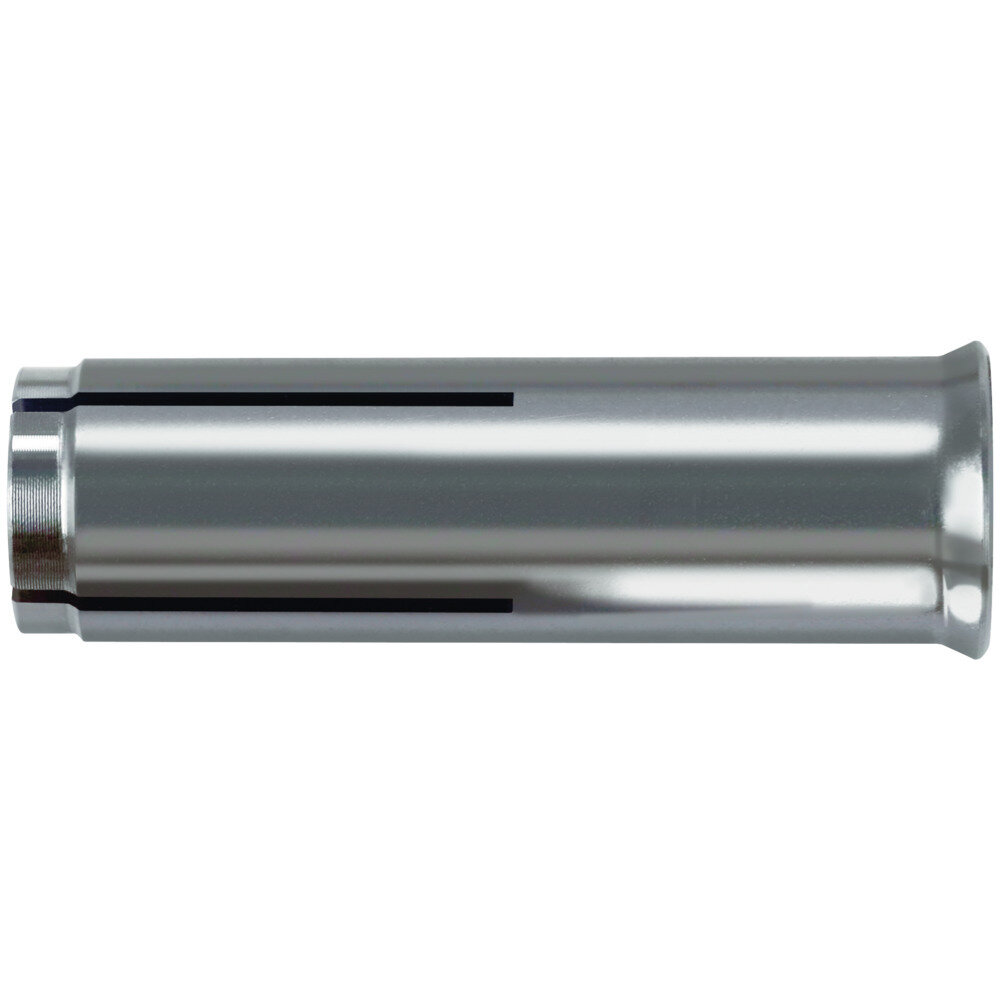

EA II M12x50 Χωνευτό αγκύριο A4
Κωδικός προϊόντος: 48415
149,51€
5-7 εργάσιμες
Συσκευασία: 25 τμχ.
Τιμή τεμαχίου: 5,696 €
Αγκύριο από ανοξείδωτο χάλυβα με εσωτερικό σπείρωμα και χείλος για εύκολη τοποθέτηση με χτύπημα
Σε απόθεμα
1
Αποθηκεύστε αυτό το προϊόν για αργότερα
EA II M12x50 Χωνευτό αγκύριο A4
EAN-Code: 4006209484159
Οικογένεια υλικών: fischer
[tab name='Περιγραφή προϊόντος']
Το χωνευτό αγκύριο EA II είναι με εσωτερικό σπείρωμα και από γαλβανισμένο χάλυβα. Το χωνευτό αγκύριο EA II είναι ιδανικό για τη στερέωση δικτύων πυρόσβεσης (sprinkler), H/M εφαρμογών αλλά και άλλων δομικών κατασκευών σε εσωτερικό περιβάλλον. Η ευρωπαϊκή τεχνική πιστοποίηση για μη ρηγματωμένο σκυρόδεμα καθώς και Η πιστοποίηση για χρήση σε συστήματα πολλαπλής στερέωσης όπως και πυραντίσταση R 120 παρέχουν υψηλό επίπεδο ασφάλειας. Το ανάγλυφο χειλάκι αποτρέπει την ολίσθηση εντός της τρύπας. Με το εργαλείο τοποθέτησης EAW H Plus ή EA II S-SDS, ο κώνος εκτονώνει στο περίβλημα και πιέζει στο τοίχωμα της τρύπας
Κορυφαία χαρακτηριστικά
- Απλή καρφωτή τοποθέτηση
- Η χρήση τυπικών μετρικών βιδών και μετρικού σπειρώματος μειώνει την πολυπλοκότητα.
- Εξοικονόμηση ενέργειας σε πολλαπλές στερεώσεις με το μηχανικό εργαλείο τοποθέτησης EA II S-SDS.
- Πιστοποιητικό ETA για μη ρηγματωμένο σκυρόδεμα και πολλαπλές στερεώσεις
- Made of stainless steel for fixings used outside.
[tab name='Πλεονεκτήματα']
- Το ανάγλυφο άκρο αποτρέπει την ολίσθηση διασφαλίζοντας έτσι την τοποθέτηση χωρίς προβλήματα.
- Το εσωτερικό μετρικό σπείρωμα επιτρέπει τη χρήση τυπικών βιδών ή κοχλιωτών ράβδων ώστε να ταιριάζει με την προβλεπόμενη χρήση.
- Το μηχανικό εργαλείο EMS επιτρέπει την ξεκούραστη τοποθέτηση, ιδιαίτερα στην περίπτωση εγκαταστάσεων σειράς.
- Το σημάδι που εμφανίζεται κατά την τοποθέτηση προσφέρει έναν απλό έλεγχο της αγκύρωσης και παρέχει αυξημένη ασφάλεια.
- Το σημείο στερέωσης στα hef 25 mm αποτρέπει την πτώση της αγκύρωσης από την τρύπα πριν εκτονωθεί.
- Το μαύρο σημείο στερέωσης αποτρέπει την πτώση από την τρύπα κατά την τοποθέτηση ανάποδα.
[tab name='Λειτουργία']
- Το EA II είναι κατάλληλο για τοποθέτηση με προτοποθέτηση.
- Τοποθετήστε το αγκύριο στην τρύπα και με χρήση σφυριού.
- Στην συνέχεια με το εργαλείο τοποθέτησης EHS Plus προχωρήστε στην εκτόνωση του κώνου (εναλλακτικά χρησιμοποιήστε το EMS Εξάρτημα τοποθέτησης για εργαλείο) ώστε να πιέσει στο τοίχωμα της τρύπας.
- Τα εργαλεία τοποθέτησης πρέπει να ακουμπάνε στο χειλάκι του αγκυρίου ώστε να διασφαλιστεί η σωστή εκτόνωση.
[tab name='Εφαρμογές και υλικά']
Εφαρμογές
- Σωληνώσεις και δίκτυα αεραγωγών
- Σύστημα πυρόσβεσης Sprinkler
- Στηρίγματα καλωδίων και δεματικά
- Σχάρες
- Μεταλλικές κατασκευές
- Μηχανές
- Κονσόλες
- Συστήματα περσίδων
Δομικά υλικά
Κατάλληλο για:- Σκυρόδεμα C20/25 έως C50/60, ρηγματωμένο, για πολλαπλές στερεώσεις σε μη φέρουσες εφαρμογές
- Μη ρηγματωμένο σκυρόδεμα ποιότητας C20/25 έως C50/60
- Σκυρόδεμα ποιότητας C12/15
- Φυσική πέτρα με πυκνή δομή.
[tab name='Τεχνικά χαρακτηριστικά']
| Zώνη έλξης φορτίου (κατά προσέγγιση) | 8.5 |
| Διάμετρος τρύπας | 15 |
| Εγκατάσταση μέσω ώθησης | Όχι |
| Ελάχ. βάθος βιδώματος | 12 |
| Ελάχ. βάθος τρύπας | 54 |
| Ελάχ. βάθος τρύπας για προτοποθέτηση | 54 |
| Εσωτερικό σπείρωμα | M12 |
| Μέγ. διείσδυση περικόχλιου | 22 |
| Μέγεθος σπειρώματος (mm) | 12 |
| Μήκος αγκυρίου | 50 |
| Ονομαστικό βάθος αγκύρωσης | 50 |
| Προ-τοποθετημένη εγκατάσταση | Ναι |
| Σπείρωμα | M12 |
| Τοποθέτηση αποστάτη | Όχι |
| Υλικό | R ανοξείδ. |
| Συσκευασία πώλησης | πακέτο 25 τμχ. |
| Barcode (GTIN) | 4006209484159 |
[tab name='Έγγραφα και πιστοποιήσεις']
Πιστοποιήσεις
|
ETA Certification Document
PDF, 1,5 MB ETA-07/0135
|
European Technical Assessment for fischer drop-in anchor EA II - Mechanical fasteners for use in concrete | Δημιουργήθηκε στις
20/10/2021 |
⬇ |
|
DOP - Declaration of Performance
PDF, 1,5 MB DoP No. 0291
|
Declaration of Performance for fischer Drop-in anchor EA II (Mechanical fastener for use in concrete) | Δημιουργήθηκε στις
27/10/2021 |
⬇ |
|
ETA Certification Document
PDF, 1,6 MB ETA-07/0142
|
European Technical Assessment for fischer drop-in anchor EA II - Fasterners for use in concrete for redundant non-structural systems | Δημιουργήθηκε στις
24/09/2021 |
⬇ |
|
DOP - Declaration of Performance
PDF, 150 kB DoP No. 0756-CPD-0332
|
Declaration of Performance for fischer Drop-in anchor EA II | Ισχύει από 11/06/2013
έως 11/06/2028 |
⬇ |
|
DOP - Declaration of Performance
PDF, 1,5 MB DoP No. 0292
|
Declaration of Performance for fischer Drop-in anchor EA II (Mechanical fastener for use in concrete) | Δημιουργήθηκε στις
30/09/2021 |
⬇ |
|
Factory Mutual
PDF, 747 kB 3023222
|
FM Approval - Certificate of Compliance | ⬇ | |
Τεχνικά έντυπα
|
Load Table
PDF, 43 kB
|
Hammerset anchor EA II - Permissible loads for a single anchor for multiple use of redundant non-structural applications in pre-stressed hollow core slabs of concrete C30/37 up to | ⬇ | |
|
Load Table
PDF, 48 kB
|
Hammerset anchor EA II - Permissible loads for a single anchor for multiple use of redundant non-structural applications in normal concrete C20/25 up to C50/60. | ⬇ | |
|
Load Table
PDF, 52 kB
|
Hammerset anchor EA II - Permissible loads of a single anchor in normal concrete of strength class C20/25. | ⬇ |
