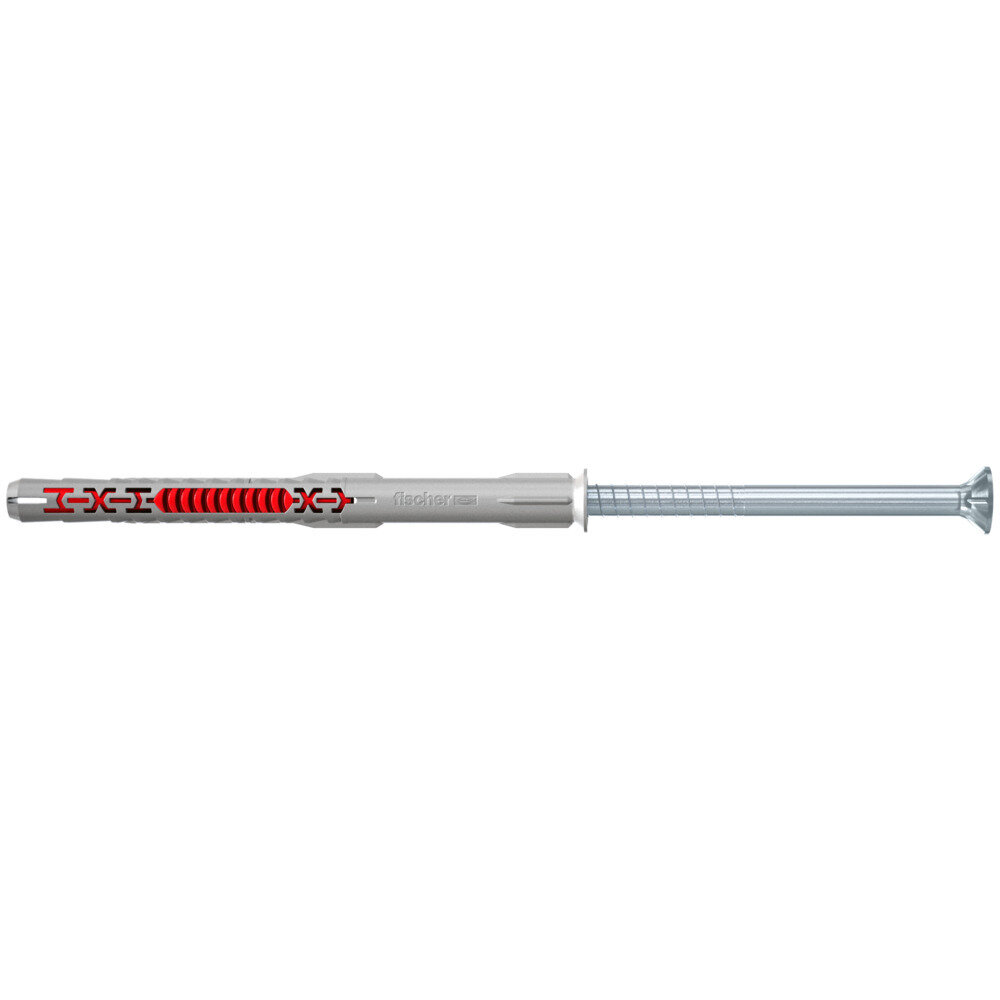

DuoXpand 10x100 T Στήριγμα πλαισίων

[tab name='Περιγραφή προϊόντος']

Το στήριγμα πλαισίων fischer DuoXpand με δύο βάθη αγκύρωσης και βίδα ασφαλείας fischer με φρεζάτο κεφάλι είναι πιστοποιημένο για πολλαπλές στερεώσεις μη φερόντων συστημάτων σε σκυρόδεμα, τούβλο και πορομπετόν. Χάρη στον ειδικό σχεδιασμό του και τον συνδυασμό υλικών, το αγκύριο εκτονώνεται βέλτιστα στο εκάστοτε δομικό υλικό. Είναι διαθέσιμο σε διάμετρο 8 και 10 χιλιοστά και μήκος έως 230 χιλιοστά. Το DuoXpand με βίδα με φρεζάτο κεφάλι είναι ιδιαίτερα κατάλληλο για στερέωση ξύλινων κατασκευών σε σκυρόδεμα ή τούβλο.

Κορυφαία χαρακτηριστικά

• Έξυπνος συνδυασμός σχεδίασης και υλικού για ασφαλή τοποθέτηση στο δομικό υλικό.
• Στοιχείο εκτόνωσης με δύο βάθη αγκυρώσεως για ευέλικτη χρήση.
• Πιστοποιημένο για πολλαπλές στερεώσεις με φερόντων συστημάτων σε σκυρόδεμα και τούβλο.
• Τα πλευρικά πτερύγια εμποδίζουν την περιστροφή στην τρύπα κατά το βίδωμα για εύκολη τοποθέτηση.
• Με προσυναρμολογημένη βίδα ασφαλείας με φρεζάτο κεφάλι.

🎬 Δες το βίντεο εφαρμογής

[tab name='Πλεονεκτήματα']

• Ο έξυπνος συνδυασμός σχεδιασμού και υλικού το καθιστά στήριγμα γενικής χρήσης, κατάλληλο για όλα τα δομικά υλικά.
• Με ειδική γεωμετρία πλαστικών ελασμάτων, ώστε να εκτονώνεται ομοιόμορφα στο εκάστοτε δομικό υλικό. Έτσι αποφεύγονται τα σπασίματα σε πορώδη δομικά υλικά και επιτρέπεται η στερέωση κοντά στην ακμή του δομικού υλικού.
• Το γκρι κυρίως σώμα, από υψηλής ποιότητας νάιλον, παρέχει αντοχή, ενώ το κόκκινο υλικό συστατικό εξασφαλίζει ευελιξία και βέλτιστη εκτόνωση.
• Η Ευρωπαϊκή Τεχνική Αξιολόγηση (ETA),για πολλαπλή χρήση σε μη δομικές εφαρμογές, εξασφαλίζει ασφαλές κράτημα σε όλες τις κατηγορίες δομικών υλικών.
• Η προσυναρμολογημένη βίδα ασφαλείας είναι απόλυτα ταιριαστή με το βύσμα και εξασφαλίζει γρήγορη τοποθέτηση.

[tab name='Λειτουργία']

• Το DuoXpand είναι κατάλληλο για περαστή τοποθέτηση.
• Σε συμπαγή δομικά υλικά, ο σχεδιασμός του προϊόντος εγγυάται την ισοκατανομή του φορτίου στο υπόστρωμα.
• Σε διάτρητο τούβλο, τα πλαστικά ελάσματα εκτονώνονται στα κενά σχηματίζοντας υποσκαφή. Η γεωμετρία του στηρίγματος εξασφαλίζει ότι το φορτίο δύναμη μεταφέρεται ομοιόμορφα στο δομικό υλικό, ώστε να μην καταστρέφονται τα πορώδη υλικά.
• Είναι ιδιαίτερα κατάλληλο για στερεώσεις ξύλινων κατασκευών σε σκυρόδεμα και τούβλο.

[tab name='Εφαρμογές και υλικά']

Εφαρμογές

• Ξύλινοι και μεταλλικοί σκελετοί προσόψεων, ψευδοροφών και στεγών
• Κουφώματα
• Πόρτες
• Γκαρνταρόμπες
• Ντουλάπια κουζίνας
• Ξύλινοι δοκοί
• Μεταλλικές δοκοί
• Βάσεις τηλεόρασης
• Επενδύσεις
• Μεταλλικοί πρόβολοι
• Μεταλλικά στηρίγματα
• Σχάρες καλωδίων
• Καλωδιώσεις

Δομικά υλικά

Πιστοποιημένο για:

• Σκυρόδεμα ≥ C12/15
• Συμπαγές τούβλο
• Συμπαγές ασβεστολιθικό τούβλο
• Διάτρητο τούβλο
• Διάτρητο ασβεστολιθικό τούβλο
• Πορομπετόν
• Τσιμεντόλιθο

Επίσης, είναι κατάλληλο για:

• Φυσική πέτρα με πυκνή δομή

[tab name='Τεχνικά χαρακτηριστικά']

Διάμετρος τρύπας	10
Εγκατάσταση μέσω ώθησης	Ναι
Έκδοση	Mit Rand und Schraube
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση	110
Μήκος αγκυρίου	100
Μύτη / Κλειδί	TX40
Προ-τοποθετημένη εγκατάσταση	Όχι
Τοποθέτηση αποστάτη	Όχι
Χρώμα	γκρι
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm	50
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm	30
Συσκευασία πώλησης	πακέτο 50 τμχ.
Barcode (GTIN)	4048962440171

[tab name='Έγγραφα και πιστοποιήσεις']

Πιστοποιήσεις

ETA Certification Document PDF, 4,2 MB   ETA-21/0324	European Technical Assessment for fischer DuoXpand - Plastic anchors for redundant non-structural systems in concrete and masonry	Δημιουργήθηκε στις 19/10/2023	⬇
DOP - Declaration of Performance PDF, 9,5 MB   DoP No. 0347	Declaration of Performance for fischer frame fixing DuoXpand (Plastic anchors for use in concrete and masonry)	Δημιουργήθηκε στις 02/11/2023	⬇
ETA Certification Document PDF, 2,7 MB   ETA-22/0186	European Technical Assessment for fischer DuoXpand 10: seismic action	Δημιουργήθηκε στις 21/02/2024	⬇
Test report (fire protection) PDF, 603 kB   REPORT NO.: 21-010-3 (1)	fischer frame fixing anchor DuoXpand 10 under fire exposure	Ισχύει από 19/04/2022 έως 19/04/2027	⬇

Τεχνικά έντυπα

Load Table PDF, 70 kB	Frame fixing DuoXpand - Permissible loads of a single anchor as part of a multiple fixing of non-structural systems.		⬇
SHI Product Passport PDF, 531 kB	fischer DuoLine		⬇
Marketing Documents PDF, 3,4 MB	DuoLine. The Duo of Power and Intelligence.		⬇
Marketing Documents PDF, 3,3 MB	Frame fixings. The full range for all applications.		⬇
Marketing Documents PDF, 1,9 MB	DuoLine.		⬇
Marketing Documents PDF, 1,5 MB	DuoXpand. Anchor with a smart bite.		⬇

🔗 Πλήρη τεχνικά στοιχεία και δεδομένα CAD στο fischer.gr
